1. 平臺簡介

物聯網云平臺是基于智能傳感器、無線傳輸技術、大規模數據處理與遠程控制等物聯網核心技術與互聯網、無線通信、云計算大數據技術高度融合開發的一套物聯網云服務平臺，集設備在線采集、遠程控制、無線傳輸、數據分析、預警信息發布、決策支持、一體化控制等功能于一體的物聯網系統。用戶及管理人員可以通過手機、平板、計算機等信息終端，實時掌握傳感設備數據，及時獲取報警、預警信息，并可以手動/自動的調整控制設備，最終實現使以上管理變的輕松簡單。同時物聯網云平臺也是針對物聯網教育、科研推出的旨在提供一個開放的物聯網云服務教學平臺?？勺鳛橹新?、高職和本科的物聯網應用技術（物聯網工程）專業的專業課的主要實訓設備，主要應用于物聯網應用的技術展示、動手實驗和綜合實訓，也可應用于物聯網專業、計算機軟件開發專業的物聯網典型應用的展示、操作實訓和技術開發實訓。通過物聯網云服務平臺相關的CASE-DESIGNER、API、SDK等為實驗、實訓、項目設計、比賽、畢業設計等提供一套完整的軟硬件環境，輕松快速了解物聯網行業應用，學習物聯網相關技術。

2. 平臺架構

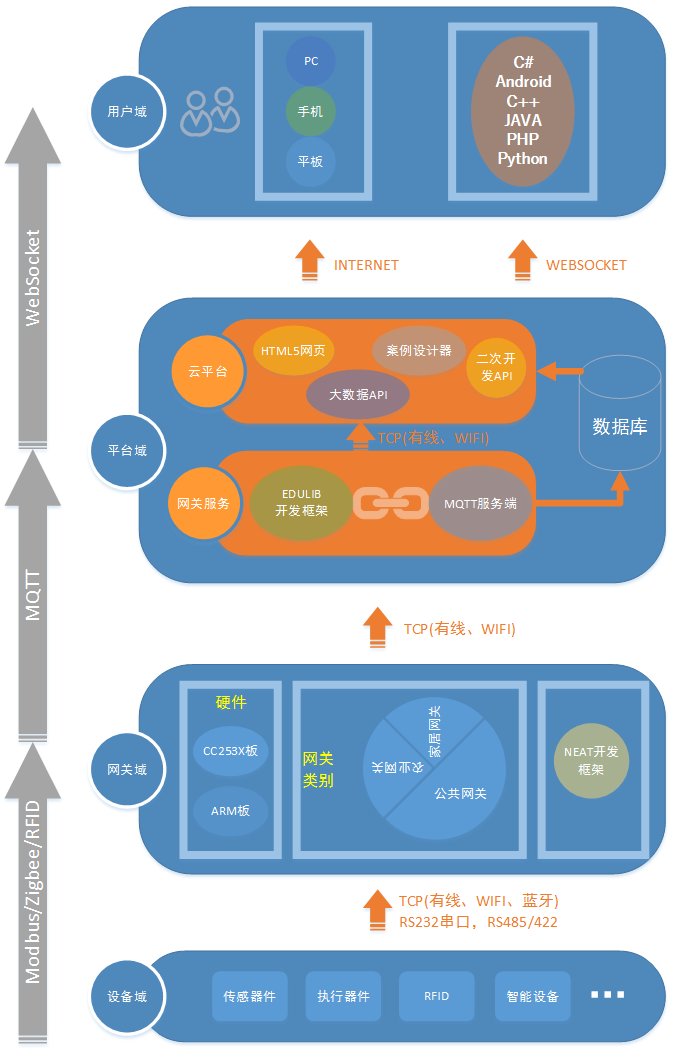

本產品的結構中，使用 Browser/Server及Client/Server雙重方式來處理各個模塊之間的數據傳輸。 系統主體結構包括設備域、網關域、平臺域、應用域。該系統的基礎結構如下圖所示：

2.1.設備域

各種單一部件，如傳感器、執行器、RFID、攝像頭、LED等物聯網設備硬件

2.2.網關域

集成可解析多種物聯網協議的智能網關，支持采集、傳輸、控制等功能

2.3.平臺域

• 分布式數據存儲、計算

• 支持多種協議多個網關接入，提供可用的、便捷的、按需的網絡訪問，進入可配置的計算資源共享池

• 基于H5組態式快速創建跨平臺應用，并提供靈活開放的API供個性化應用開發

• 具備讓學校、企業、個人創建物聯網應用的能力

• 獨有的H5移動端云平臺

2.4.應用域

• 在線發布瀏覽應用

• 通過API、SDK自定義開發應用

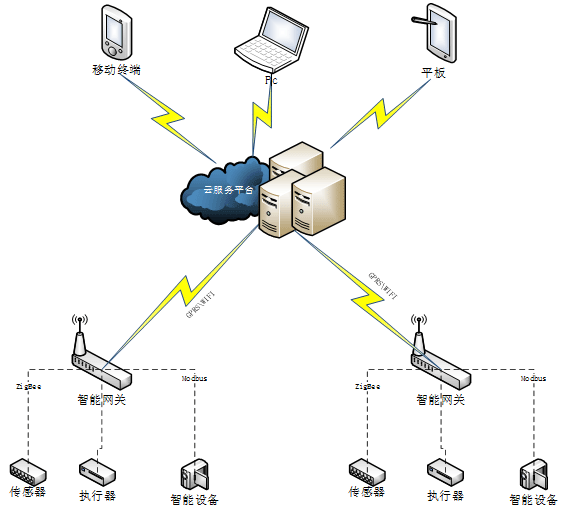

物理架構如圖:

3. 平臺優勢

3.1.基于云計算、大數據

充分借助云計算虛擬化技術整合軟硬件資源,實現更高效的計算能力的優勢，來部署云平臺，以及大數據大規模并行處理、數據挖掘、分布式數據庫、可擴展的存儲系統來存儲及分析傳感數據。

3.2.24小時實時監控

通過高并發的處理速度接收終端設備發送過來的傳感數據直接存儲到數據庫和服務器內存中，監控頁面以異步高效秒級的讀取內存中的傳感數據，實現實時監控，每天以50萬的數據量遞增增長。

3.3.快速項目開發

無須再獨立開發APP和WEB，通過平臺提供的在線項目設計器拖拉式創建傳感器、圖表等組件，完成后立即發布到萬維網，通過瀏覽器、微信瞬間可瀏覽。

3.4.設備可仿真

通過物聯網基礎實訓仿真軟件，使學生在未接觸到硬件實物設備之前，如傳感器、執行器、網關、電源、RFID射頻設備、終端、其他外設等，就可以從仿真系統中認識、了解和熟悉這些常見的物聯網設備，為今后進行實訓做好認知基礎

3.5.跨平臺

基于Web架構你所需的僅僅是網頁瀏覽器或者移動終端，無需糾結使用哪款操作系統，任何可以上網的PC、智能手機、平板電腦等設備都可以隨時隨地的訪問云平臺以及通過云平臺創建的項目

3.6.安全性與穩定性

系統提供了完善的權限保障機制，登陸痕跡記錄，操作日志記錄，設備在線、傳感歷史記錄，設備接入平臺及數據傳輸身份認證方面采用MD5簽名驗證，SDK、API調用采用HTTP包頭加入MD5 Token驗證，從而確保數據的保密與安全。平臺采用分布式架構，可以隨時添加服務器來分散后臺服務器的壓力，提高服務器整體響應速度；其次，對于耗時較為嚴重，需占用較多資源的功能，實現異步調用，事件驅動模型和事件注冊機制來最大程度上發揮異步多線程服務的優點；再次，對于常用的后臺服務數據，我們加入 Memcache 機制，緩存常用數據，提高后臺服務的響應速度；最后，對于大規模高并發寫的操作，采用性能高的數據庫集群，能最大限度的提升數據庫并發效率和響應速度。

3.7.技術先進功能強大

平臺B/S采用 MVC 模式開發，C/S采用MVVM模式開發，抽象出對象層，展現層和控制層，之間沒有絕對的依賴性，松耦合的代碼組織方便進行大規模的并行開發，分批分次對整個系統進行升級、維護、改造提供基礎，擴展能力極強?？傮w功能除教育同行外，其它非教育行業物聯網云中已超越

4.功能描述

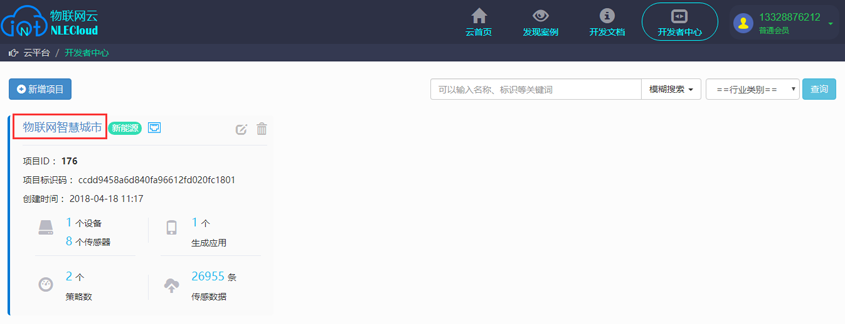

在“開發者中心”頁面顯示是當前帳號所創建的項目列表，每個項目包含五大模塊分別為：項目概況、設備管理、邏輯控制、應用管理、調試工具等

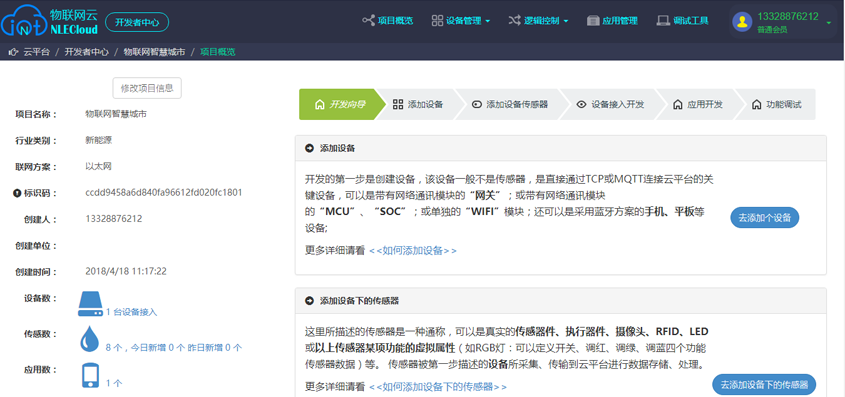

4.1.項目概況

點擊某個項目的名稱連接，默認進入項目概覽頁面，如下1）可以點擊“修改項目信息”按鈕對項目進行編輯修改操作；
2）用戶可以根據該界面中操作步驟一步一步進行添加操作；

4.2.設備管理

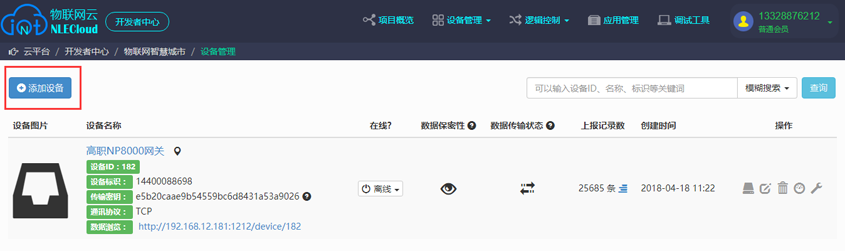

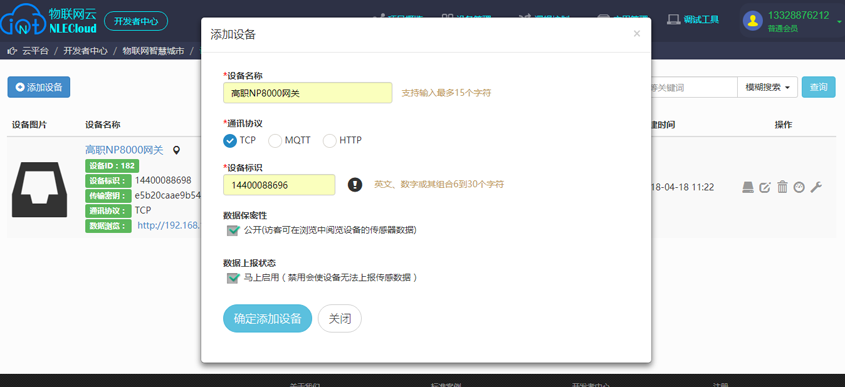

點擊菜單欄的設備管理進入如下頁面點擊設備管理界面“添加設備”按鈕進行添加設備，彈出添加設備框，輸入設備名稱、選擇通訊協議、設備標識、是否勾選數據保密、數據上報狀態等，填寫完成后點擊“確定添加設備”，如下設備添加成功后在設備管理界面查看添加成功的設備，設備管理中可以添加多個設備

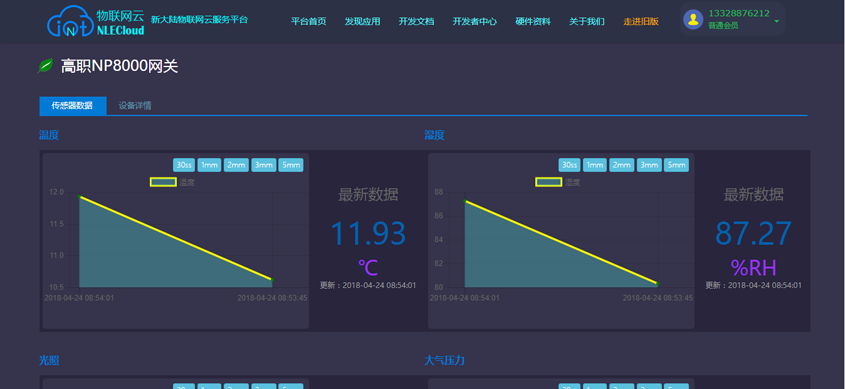

點擊設備數據瀏覽地址查看數據

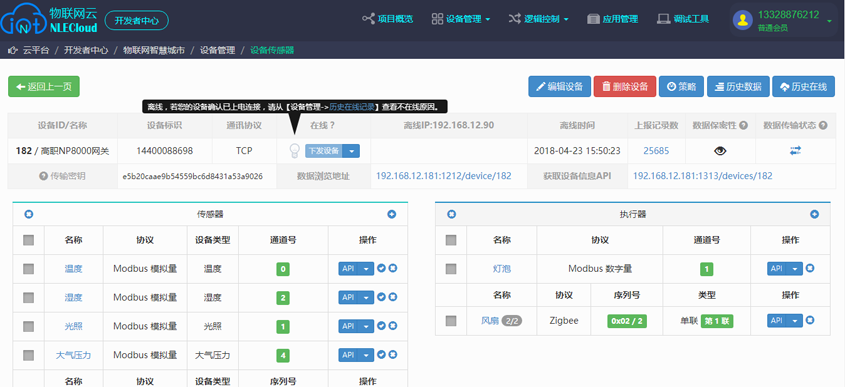

4.2.1.傳感器管理

點擊“設備管理→傳感器管理”可以查看傳感器、執行器、設備及其他配置信息，可以對設備進行操作，也可以直接點擊名稱進入進行編輯等操作，如下編輯網關設備：點擊“編輯設備”可以對當前設備進行一個編輯修改操作，如果當前設備處于在線狀態下是不能對設備進行編輯操作，需要將設備下線后才能進行編輯或者刪除操作；
刪除網關設備：刪除設備功能可以將當前選擇的設備進行刪除。如果當前設備處于在線狀態下是不能刪除，需要將設備下線后才能刪除

4.2.2.歷史傳感數據

點擊菜單設備管理->“歷史傳感數據”，可以查看該項目下的傳感器數據， 選擇開始時間、結束時間和選擇設備快速查詢選擇滿足條件數據

4.2.3.歷史在線數據

點擊菜單設備管理->“歷史在線數據”，可以查看該項目下的設備在線數據記錄， 輸入開始時間、結束時間及選擇設備可以快速查詢滿足條件的數據信息

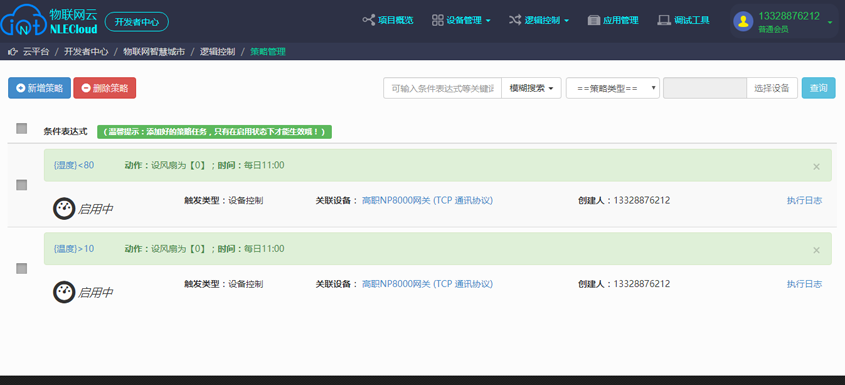

4.3.邏輯控制

邏輯控制是用于實現當環境在特定的時間滿足特定的條件時，會自動執行特定的動作，實現智能化控制，策略在特定的時間當傳感器滿足特定的條件時，則執行相應的執行器，從而構成策略管理，點擊“邏輯控制”顯示如下：新增策略：策略管理點擊“新增策略”，跳轉到新增策略界面，選擇網關，類型選擇為設備控制， 添加條件表達式（可以添加多個），添加策略動作（當選擇的傳感器滿足條件表達式時，執行器執行動作），選擇策略執行的時間（注：每日的時間精確到分鐘，則在分鐘內都會觸發，整時的在該小時內都會觸發）， 添加完策略后，生成策略信息記錄
策略啟用：只有策略啟用后，當滿足策略中的條件時，相應的執行器才會被開啟；
策略執行日志：策略的執行記錄，可以在“執行日志”中查看，選中一條策略，點擊“執行日志”，可以看到該條策略所有執行過的日志記錄
策略查詢：可以通過輸入策略名稱、選擇策略類型、選擇網關，點擊“查詢”，查詢到用戶需要的策略信息，策略查詢是按照策略名稱進行模糊或者精確匹配查找的；
策略編輯：選擇已經存在的策略，點擊策略名稱，進入策略的編輯界面
策略刪除：可以進行策略的單條或批量刪除，在勾選框選中要刪除的策略，點擊“刪除策略”，即可進行策略的刪除操作；

4.4.應用管理

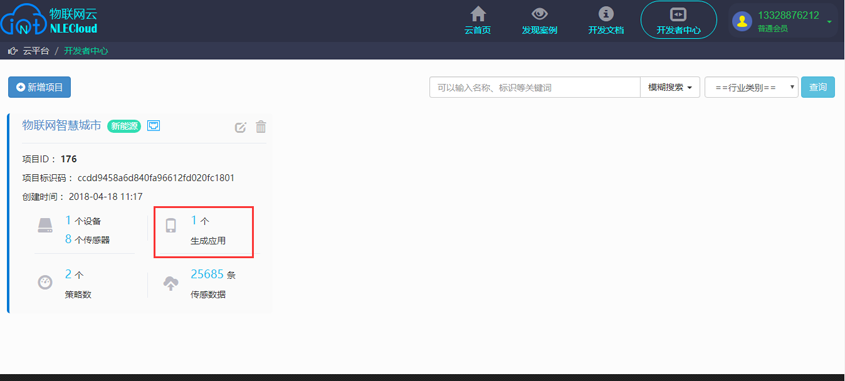

在開發者界面中選擇一個要添加應用的項目，然后點擊“生成應用”, 點擊“新建應用”輸入應用名稱、應用標識、選擇應用模板、是否公開分享位置等; 應用天機完成后點擊“確定”，應用添加成功; 選擇要編輯修改的應用，然后點擊編輯圖標 ，彈出編輯框如下; 選擇要刪除的應用，點擊刪除圖標 ，應用將被刪除; 項目應用如果選擇是“自行設計”時，直接點擊發布圖標，發布后即可瀏覽；選擇“自行設計”的，在每個項目應用列表右邊點擊“設計”連接，連接到“項目設計器”工具頁面; 點擊項目應用設計圖標 ，跳轉到應用設計器; 設計器在左側菜單欄主要有模塊、頁面、HTML三大模塊功能，模塊主要有頁面布局、傳感器控件、執行器控件等，用戶可以想要自行設計時只要將模塊中的控件用鼠標拖動至設計區即可

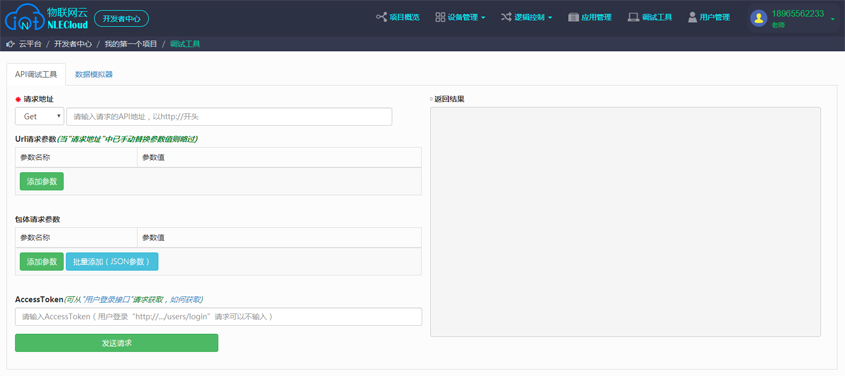

4.5.調試工具

4.6.APIKEY管理

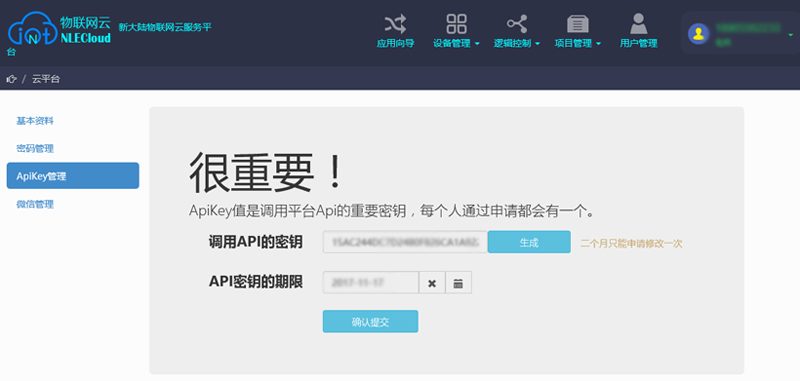

每個用戶有且只有一個且有過期時間限制，其作用是設計、瀏覽應用時的唯一憑證。 在開發者中心->個人中心->ApiKey管理的頁面中，點擊頁面中的"生成"按鈕及選擇時間期限，然后“確定提交”創建一個apikey
