最大充電電流 2.5A，帶動態路徑管理的單節鋰電池開關式充電
LN14XX 系列

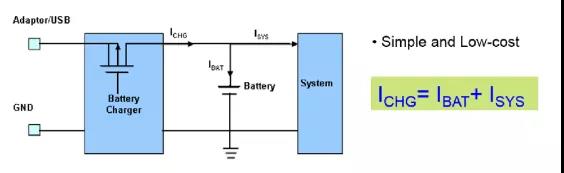

針對于這些問題，咱們提出了路徑管理的概念，電源路徑管理將系統的電壓調節到稍微高于電池電壓的水平，但是不會下降到低于 3.6V 最小系統電壓。借助于這個特性，即使在電池電量完全耗盡或者電池被拆除時，系統也能保持運行。當達到輸入電壓限值時，電源路徑管理自動將充電電流減小，優先給系統供電，多余的輸入能量給鋰電池充電。
隨著系統負載持續增加，當輸入功率不能滿足系統供電的時候，電池通過路徑MOS和輸入一起給系統放電。
當 VIN=5V 時，VBAT 與 VSYS 的電壓曲線如下：

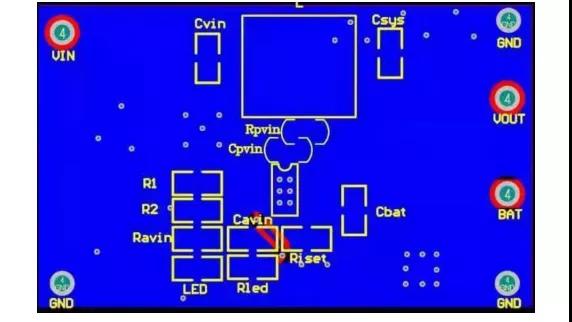

BUCK 結構的充電方案，小伙伴們在layout的時候要注意哦，信號回路和功率回路的布置需處理好，具體推薦的LN1419/LN1420繪制方法和注意事項如下，供客戶參考。也歡迎客戶就自己的LN1419/LN1420 PCB布圖提請南麟電子的工程人員確認或征求意見。
Ravin 輸入較穩定的情況下，可以不用，輸入不穩定的情況下，建議加個1 歐姆左右的電阻，吸收高頻信號。
